建設用3Dプリンター

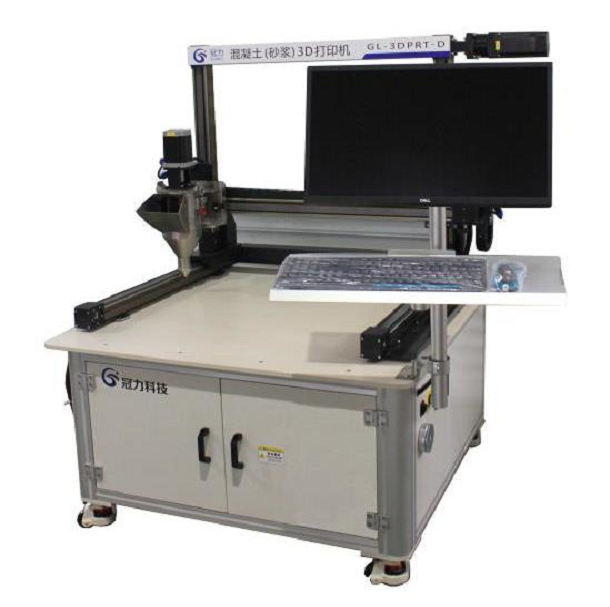

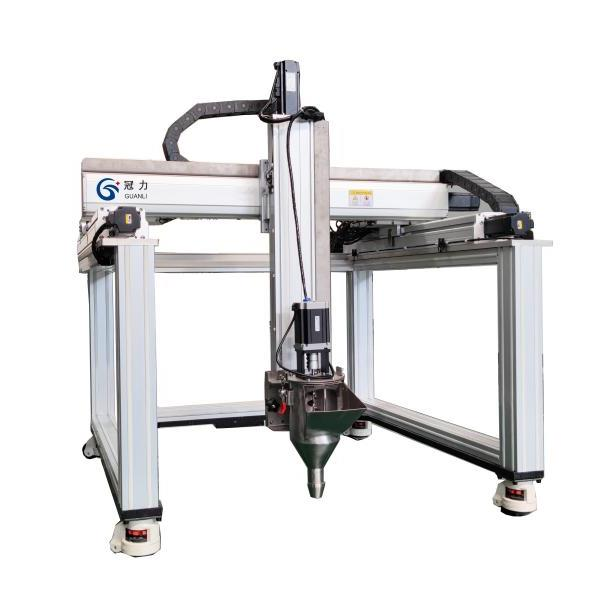

3Dプリンター(研究用): Research class 1

GL-3DPRT-D1

外形寸法：1200mm×1400mm×1550mm

有効プリント範囲：620mm×740mm×490mm

最大プリント速度：150 mm/s

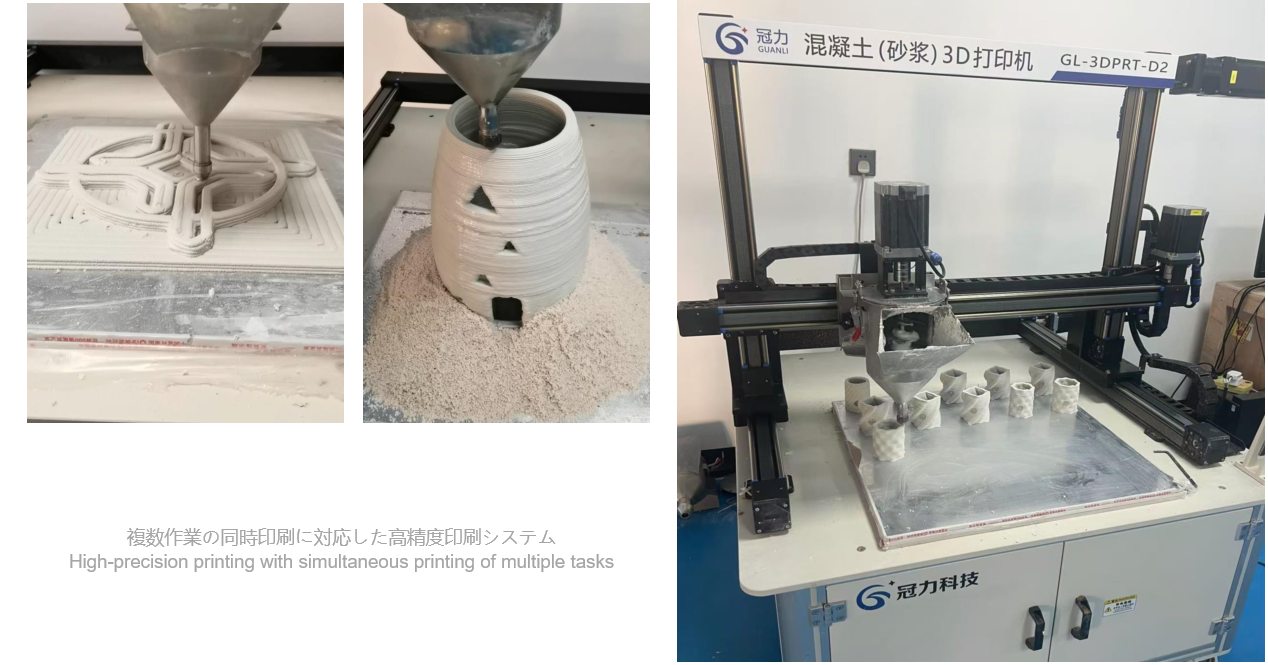

GL-3DPRT-D2

外形寸法：1200mm×1400mm×1550mm

有効プリント範囲：620mm×740mm×490mm

最大プリント速度：150 mm/s

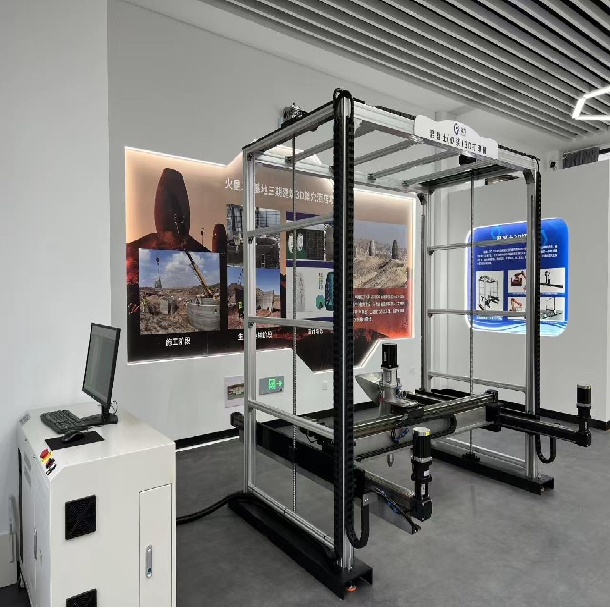

GL-3DPRT-L

外形寸法：2630mm×2320mm×2455mm

有効プリント範囲：1700mm×1900mm×1420mm

最大プリント速度：200 mm/s

GL-3DPRT-D1

  • ■ 外形寸法：1200mm×1400mm×1550mm
  • ■ 有効プリント範囲：620mm×740mm×490mm
  • ■ 最大プリント速度：150 mm/s

GL-3DPRT-D2

  • ■ 外形寸法：1200mm×1400mm×1550mm
  • ■ 有効プリント範囲：620mm×740mm×490mm
  • ■ 最大プリント速度：150 mm/s

GL-3DPRT-L

  • ■ 外形寸法：2630mm×2320mm×2455mm
  • ■ 有効プリント範囲：1700mm×1900mm×1420mm
  • ■ 最大プリント速度：200 mm/s

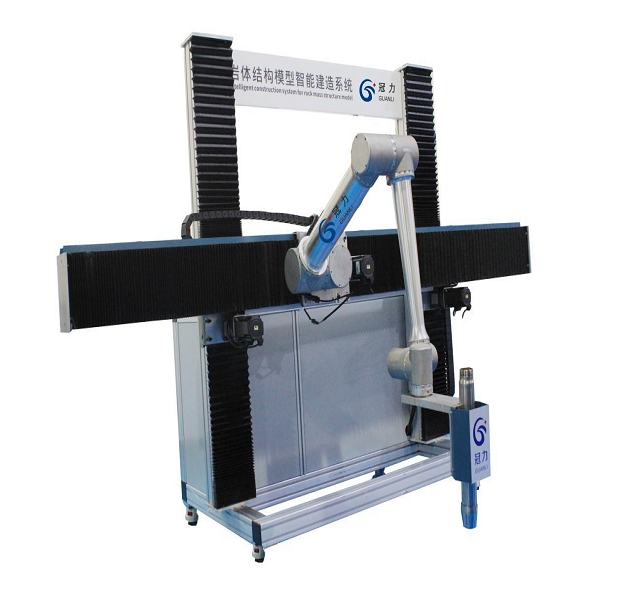

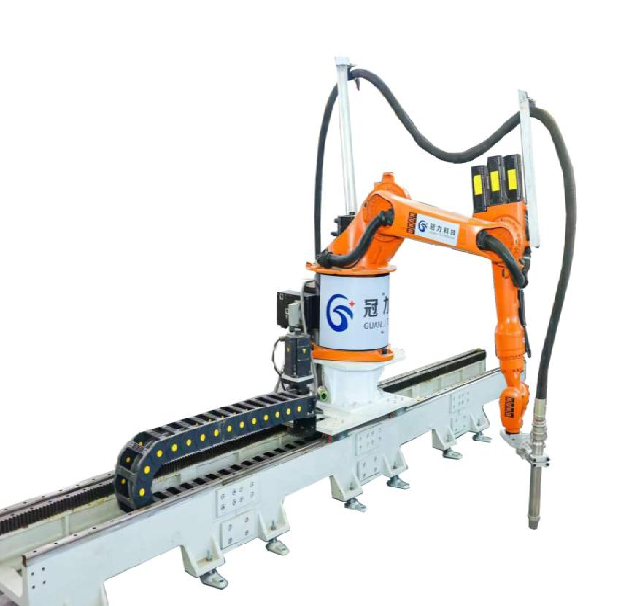

3Dプリンター(研究用): Research class 2

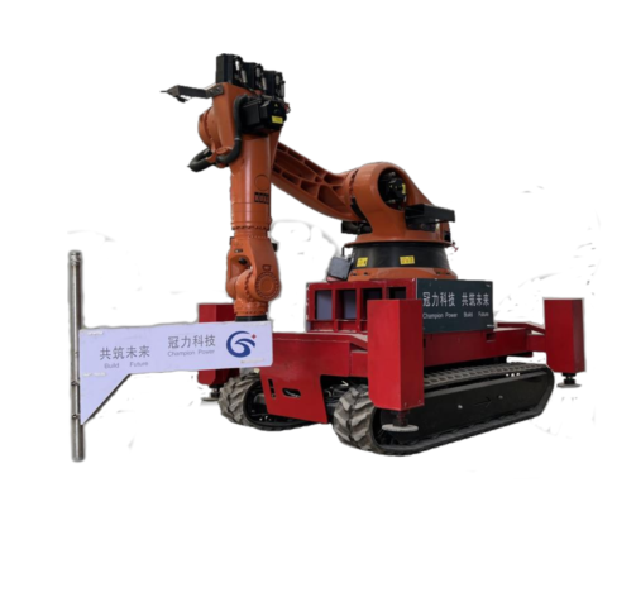

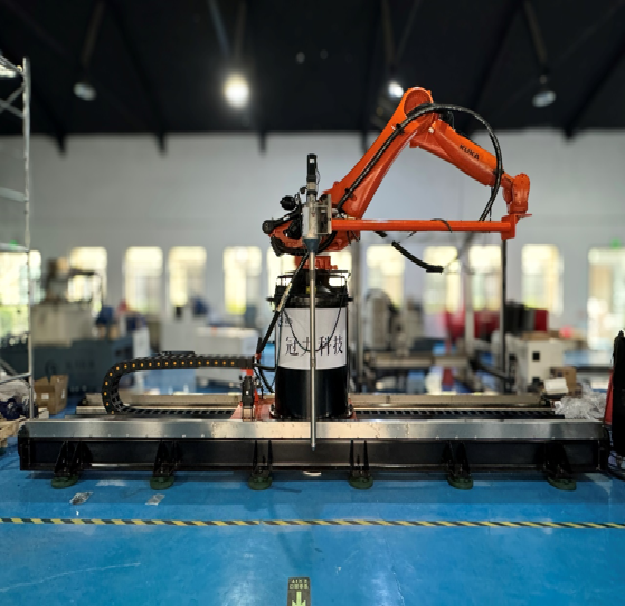

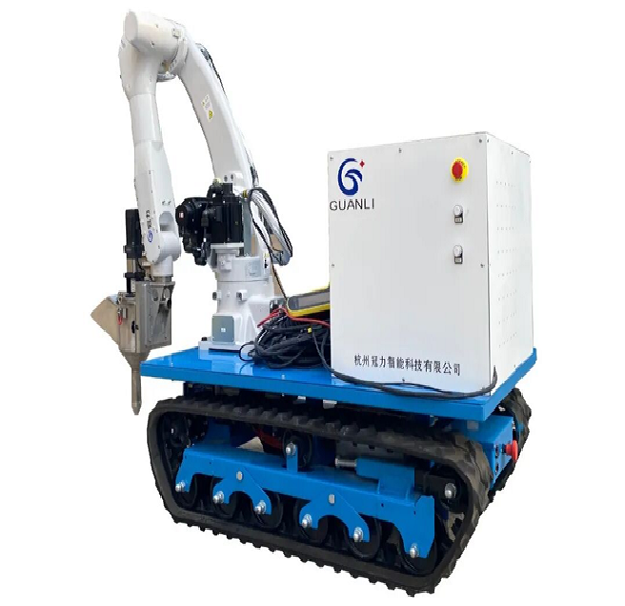

スライダー型・車両型コンクリート（モルタル）3Dプリンティングロボット

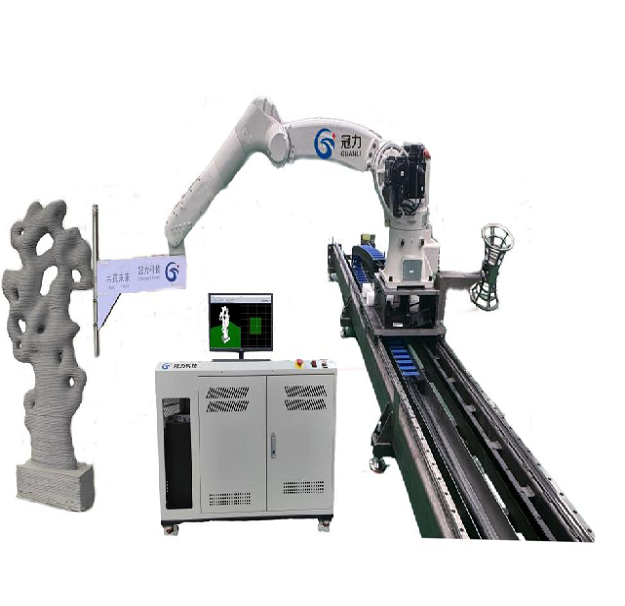

GL-3DPRT-RS1

レール：4000mm

プリント半径：1612mm

自由度：6+2 轴

最大プリント速度：300 mm/s

GL-3DPRT-RS2

レール：4000mm

プリント半径：1612mm

自由度：6+2 轴

最大プリント速度：300 mm/s

GL-3DPRT-RS1

  • ■ レール：4000mm
  • ■ プリント半径：1612mm
  • 自由度：6+2 轴
  • ■ 最大プリント速度：300 mm/s

GL-3DPRT-RS2

  • ■ レール：4000mm
  • ■ プリント半径：1612mm
  • 自由度：6+2 轴
  • ■ 最大プリント速度：300 mm/s

GL-3DPRT-RS3

プリント範囲カスタマイズ可能 ロボットアーム輸入／中国産対応

GL-3DPRT-RMA

自由度：6 轴

プリント範囲：水平1300 mm／垂直1500 mm

最大プリント速度：100 mm/s

GL-3DPRT-RS3

  • ■ プリント範囲カスタマイズ可能 ロボットアーム輸入／中国産対応

GL-3DPRT-RMA

  • ■ 自由度：6 轴
  • ■ プリント範囲：水平1300 mm／垂直1500 mm
  • ■ 最大プリント速度：100 mm/s

GL-3DPRT-RL

自由度：6+2 轴

アーム展開：4600mm

有効プリント範囲：5000mm×5000mm×3500mm

最大プリント速度：300 mm/s

GL-3DPRT-RYT

自由度：4+3 轴

有効プリント範囲：2000mm×1200mm×1500mm

プリント、整形、塗装一体化

GL-3DPRT-RL

  • ■ 自由度：6+2 轴
  • ■ アーム展開：4600mm
  • ■ 有効プリント範囲：5000mm×5000mm×3500mm
  • ■ 最大プリント速度：300 mm/s

GL-3DPRT-RYT

  • ■ 自由度：4+3 轴
  • ■ 有効プリント範囲：2000mm×1200mm×1500mm
  • ■ プリント、整形、塗装一体化

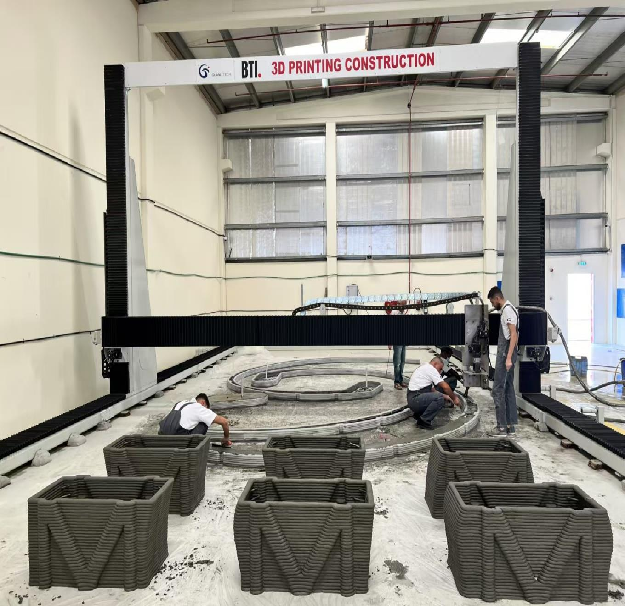

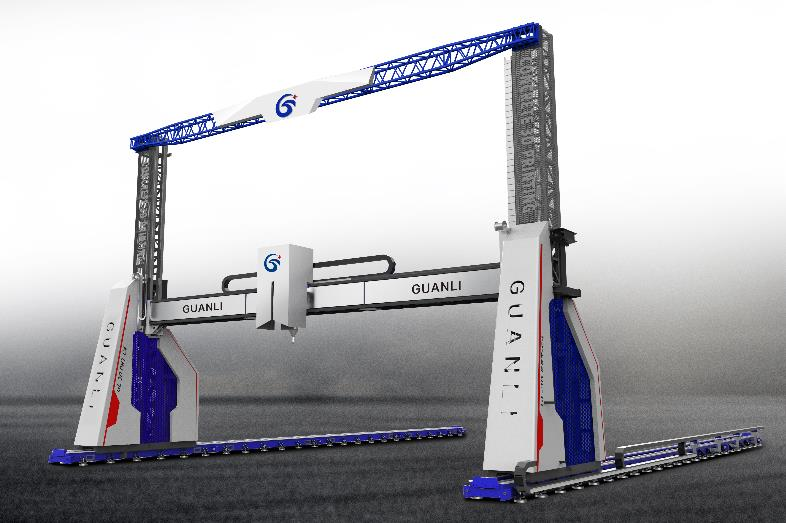

3Dプリンター(工場用): Factory class

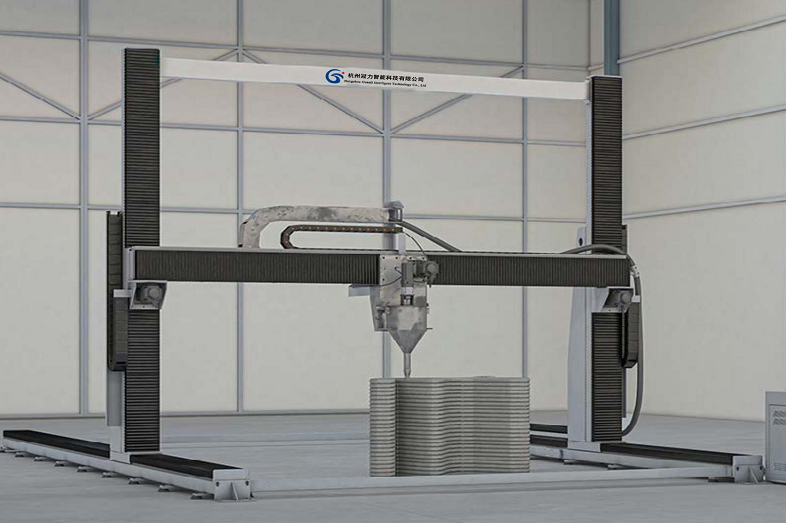

GL-3DPRT-C1

外形寸法：6810mm×4650mm×3710mm

有効プリント範囲：5500mm×3550mm×2500mm

最大プリント速度：300 mm/s

GL-3DPRT-C2

外形寸法：15800mm×8800mm×5250mm

有効プリント範囲：12000mm×6000mm×4000mm

最大プリント速度：300 mm/s

GL-3DPRT-C3

外形寸法：16000mm×12000mm×5500mm

有効プリント範囲：12000mm×10000mm×4000mm

最大プリント速度：300 mm/s

GL-3DPRT-C1

  • 外形寸法：6810mm×4650mm×3710mm
  • 有効プリント範囲：5500mm×3550mm×2500mm
  • 最大プリント速度：300 mm/s

GL-3DPRT-C2

  • ■ 外形寸法：15800mm×8800mm×5250mm
  • ■ 有効プリント範囲：12000mm×6000mm×4000mm
  • ■ 最大プリント速度：300 mm/s

GL-3DPRT-C3

  • ■ 外形寸法：16000mm×12000mm×5500mm
  • ■ 有効プリント範囲：12000mm×10000mm×4000mm
  • ■ 最大プリント速度：300 mm/s

3Dプリンター(現場用): In-situ engineering class

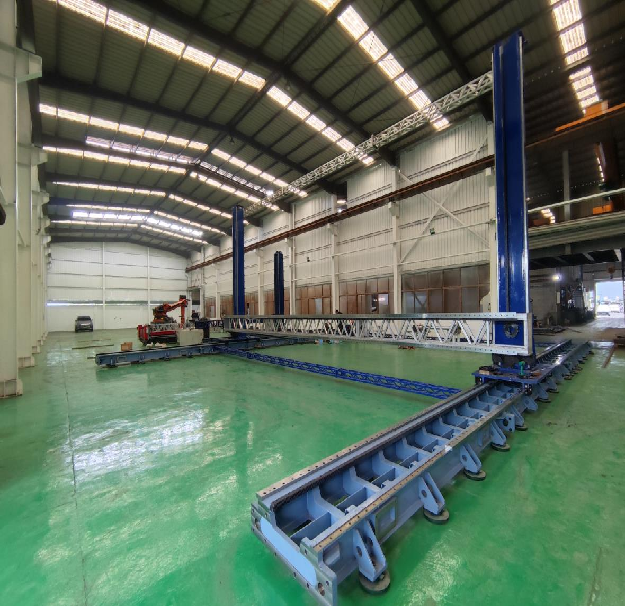

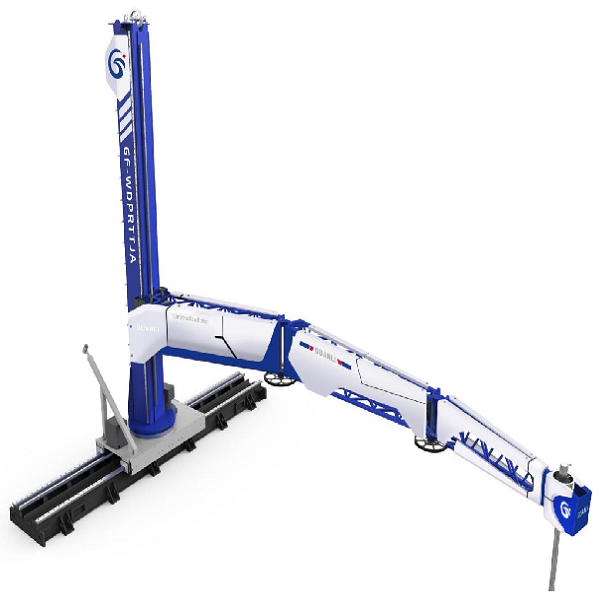

In-situ cantilever type
GL-3DPRT-TJA

アームスパン：22000mm，ガイドレール：8000mm，全高：6000mm

稼働範囲：20000mm（レール）× 14000mm（アーム）× 4500mm（垂直）

最大プリント速度：300 mm/s

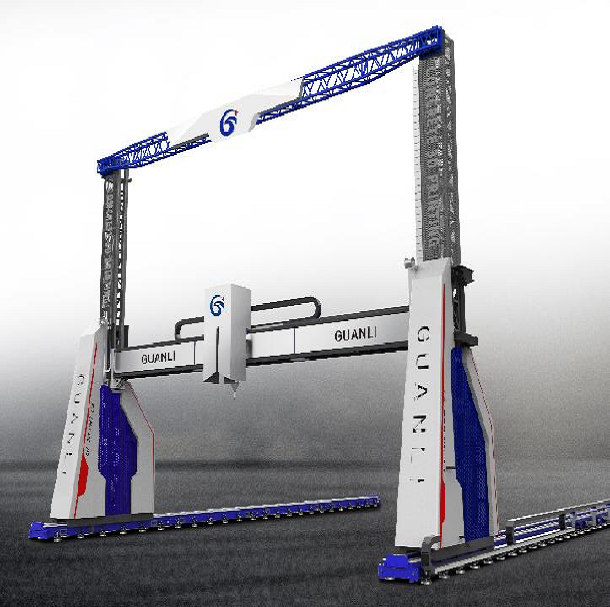

In-situ gantry type
GL-3DPRT-C4

外形寸法：24000mm×18000mm×11500mm

有効プリント範囲：20000mm×15500mm×10000mm

最大プリント速度：300 mm/s

GL-3DPRT-TJA

  • ■ アームスパン：22000mm，ガイドレール：8000mm，全高：6000mm
  • ■ 稼働範囲：20000mm（レール）× 14000mm（アーム）× 4500mm（垂直）
  • ■ 最大プリント速度：300 mm/s

GL-3DPRT-C4

  • ■ 外形寸法：24000mm×18000mm×11500mm
  • ■ 有効プリント範囲：20000mm×15500mm×10000mm
  • ■ 最大プリント速度：300 mm/s

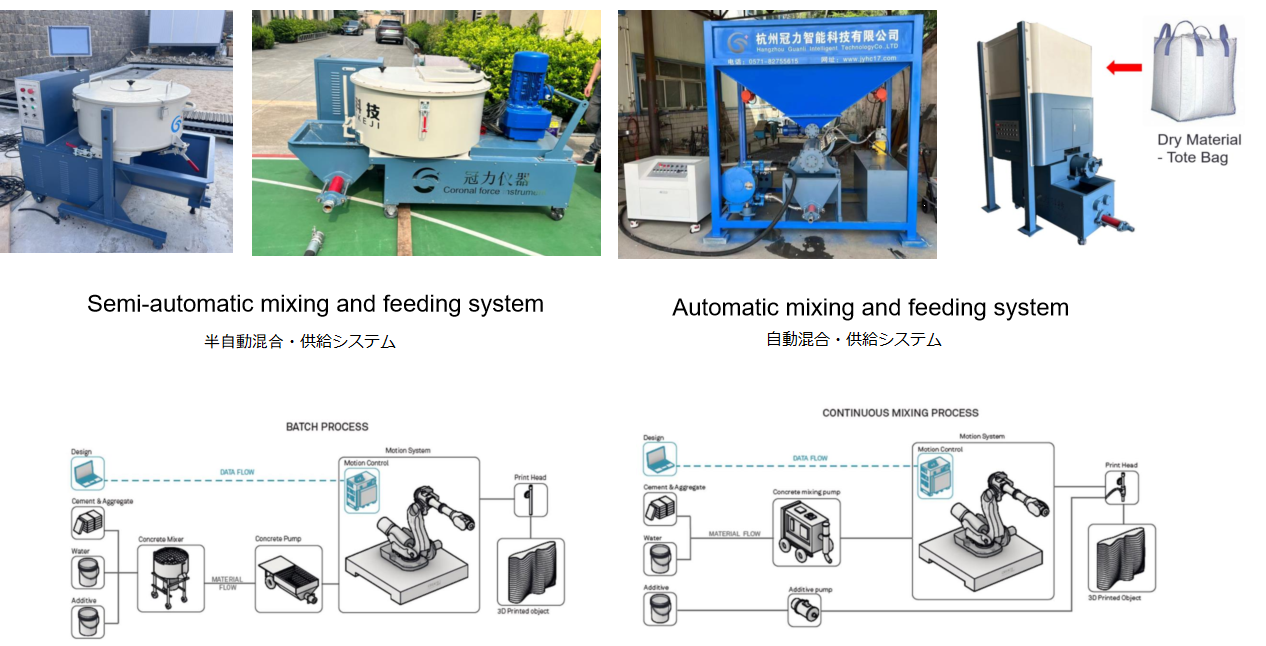

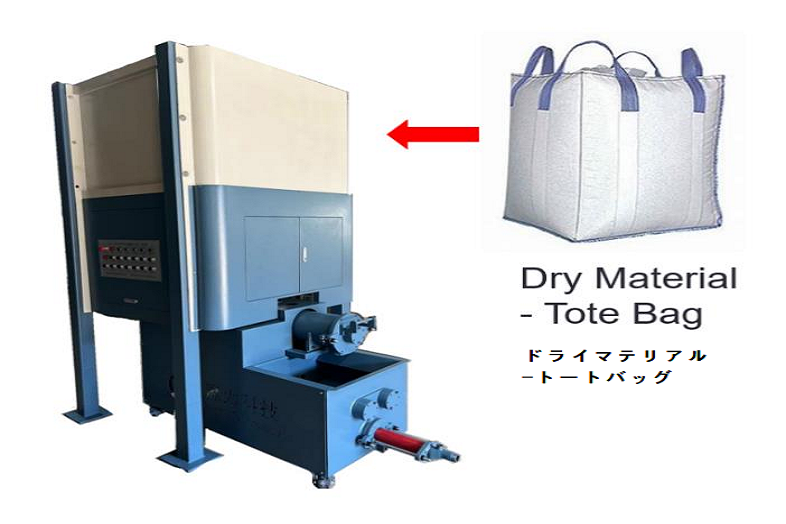

混合・供給システム

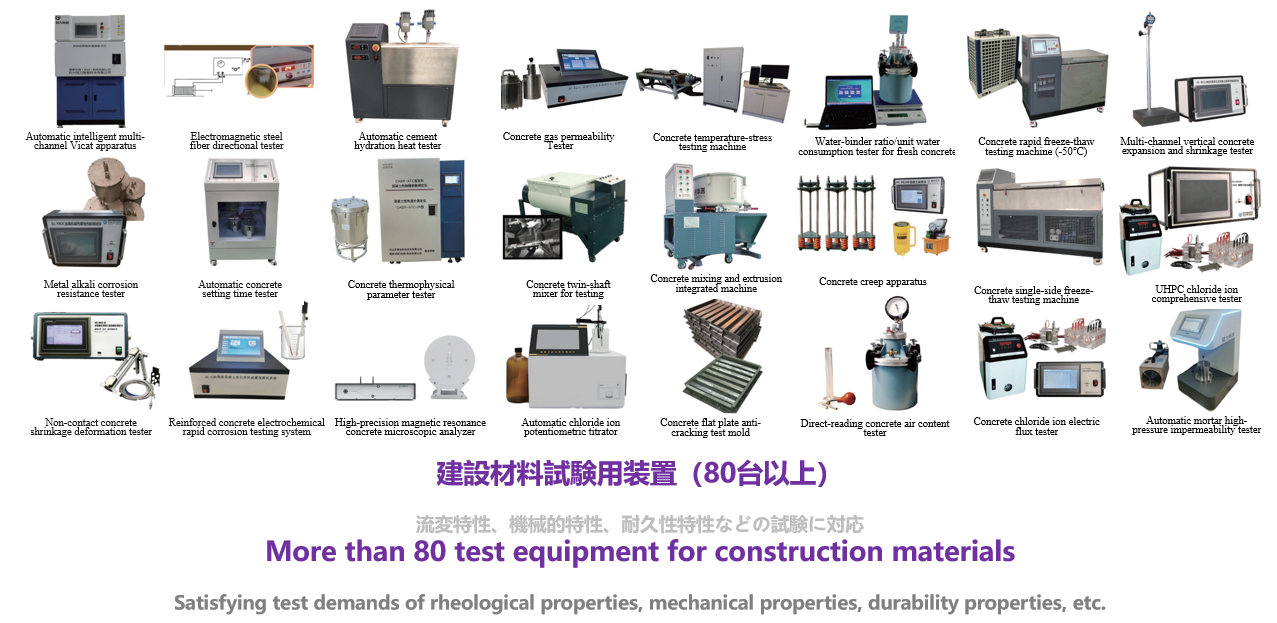

コンクリート試験装置

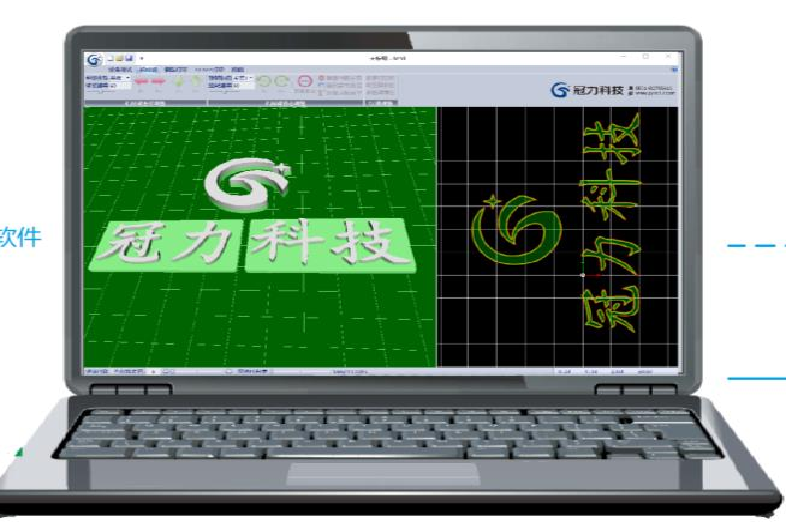

ソフトウェア： MoLi

インテリジェント制御システム：Moli

知能化：

  1. 積層パス自動設定アルゴリズム
互換性：

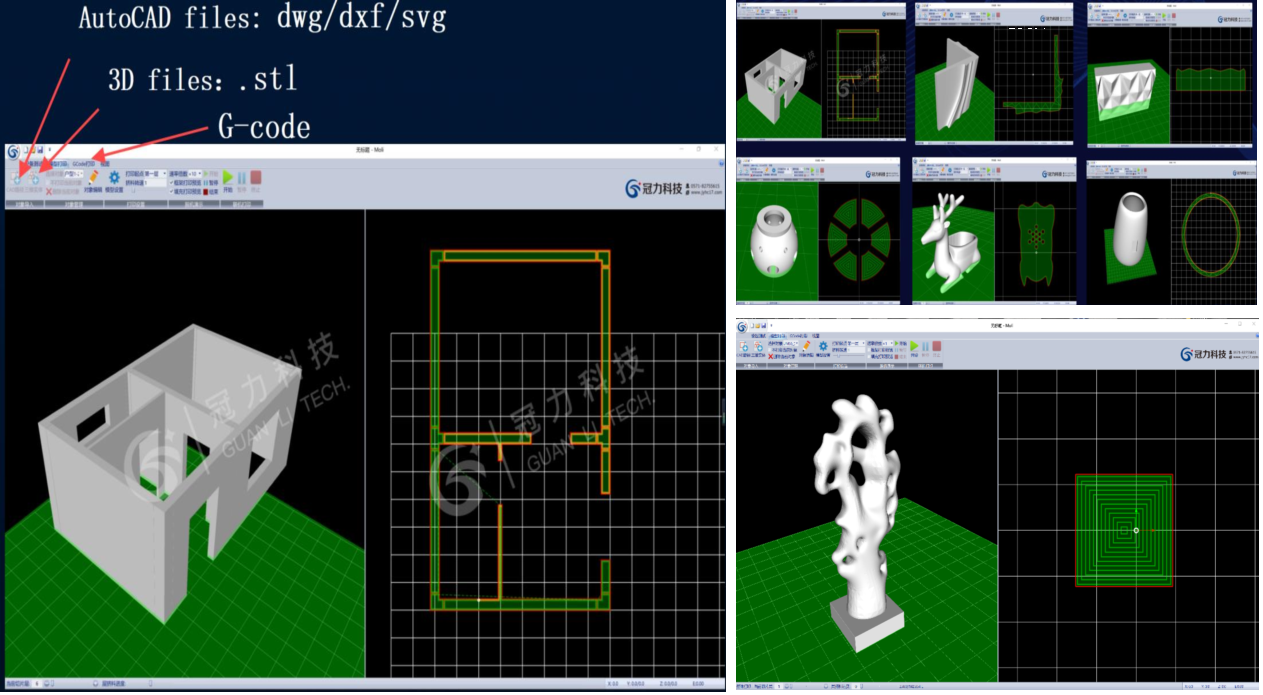

  1. データ対応: STL, G-code, CAD(SVG/DWG/DXF)
  2. プリント形式対応：フレーム式、門型、アーム、ロボットアーム
拡張性：

  1. フィラメントレーザー測定
  2. マルチノズル制御
  3. 三次元任意方向制御
  4. 2成分材料プリント制御

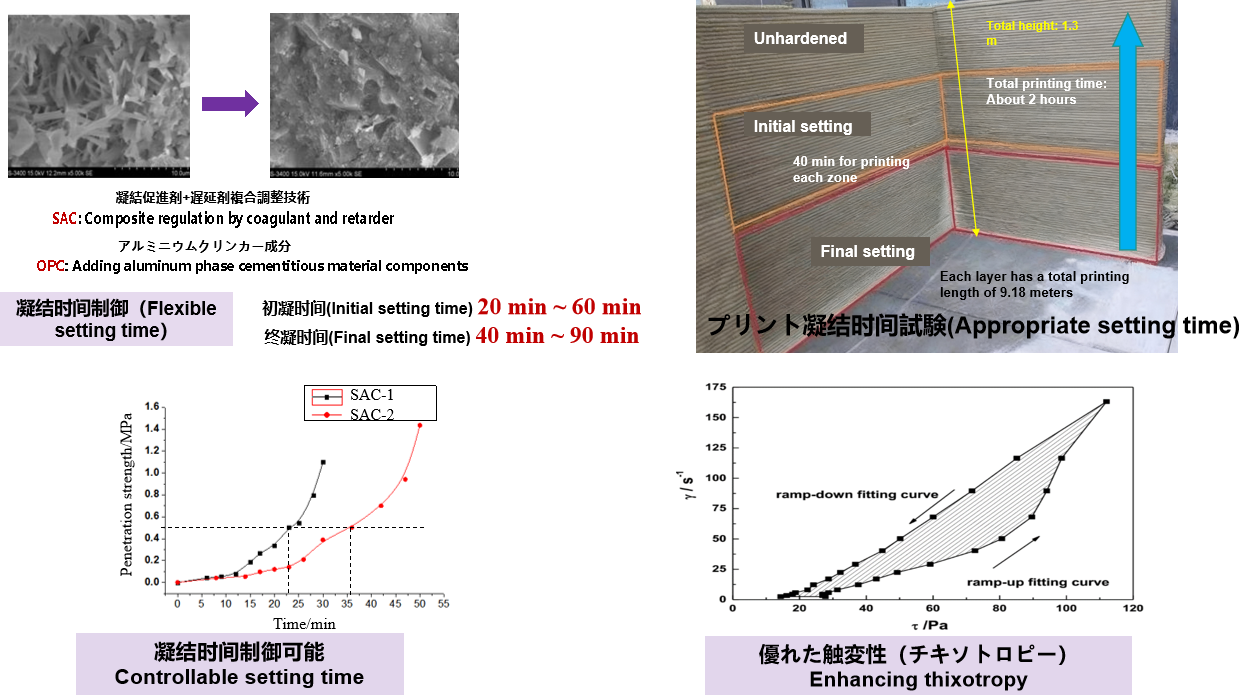

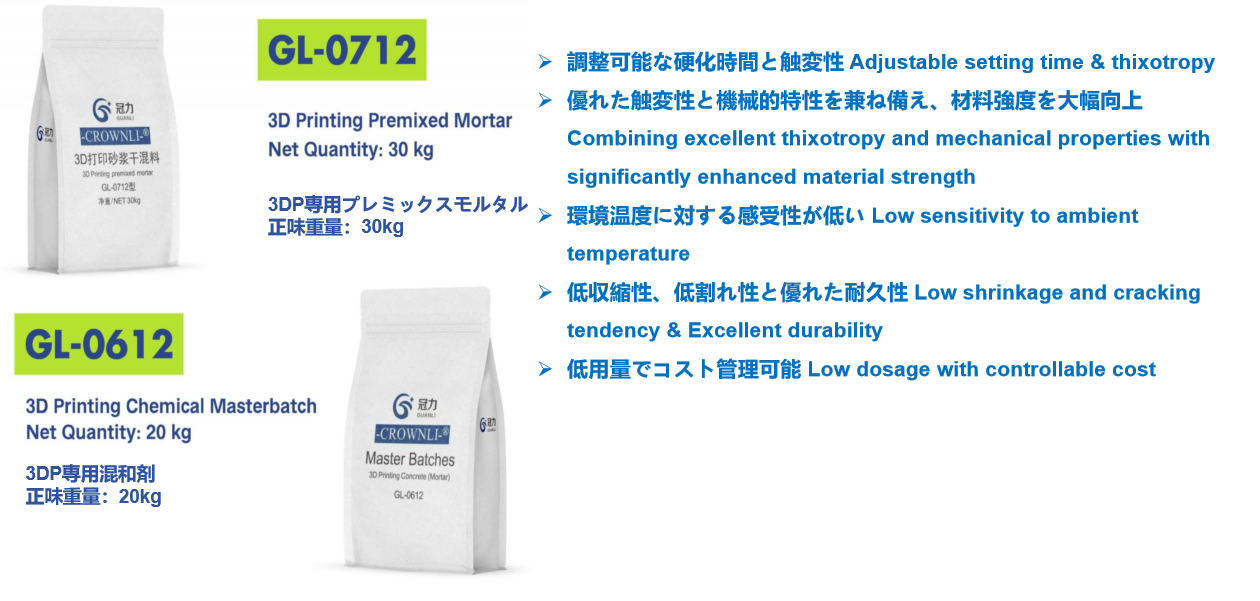

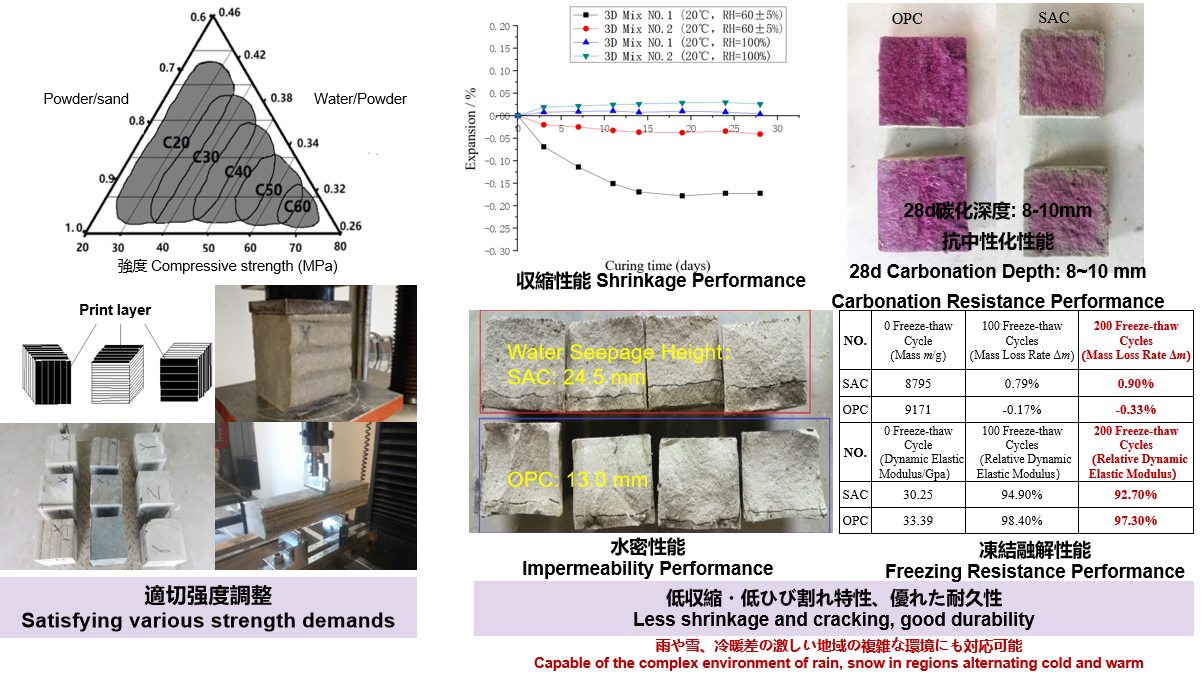

プリント素材

グリーンで低炭素で高性能な材料

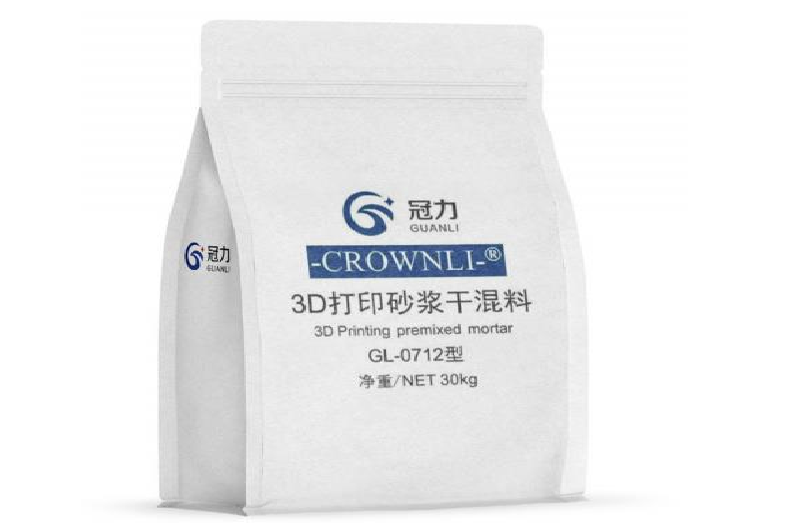

  1. GL-0712：3Dコンクリート印刷向けに開発された工場生産乾式モルタルで、優れた‌触変性‌、‌硬化時間調整性‌、‌安定性‌、‌機械的特性‌を備え、高精度な3D印刷に最適
  2. GL-0612：建築用3Dプリンティング向けの専用混和剤で現地のセメント、砂、水と混合することで、高性能な3Dプリンティングコンクリート材料を生成し、‌材料コストの大幅削減‌を実現

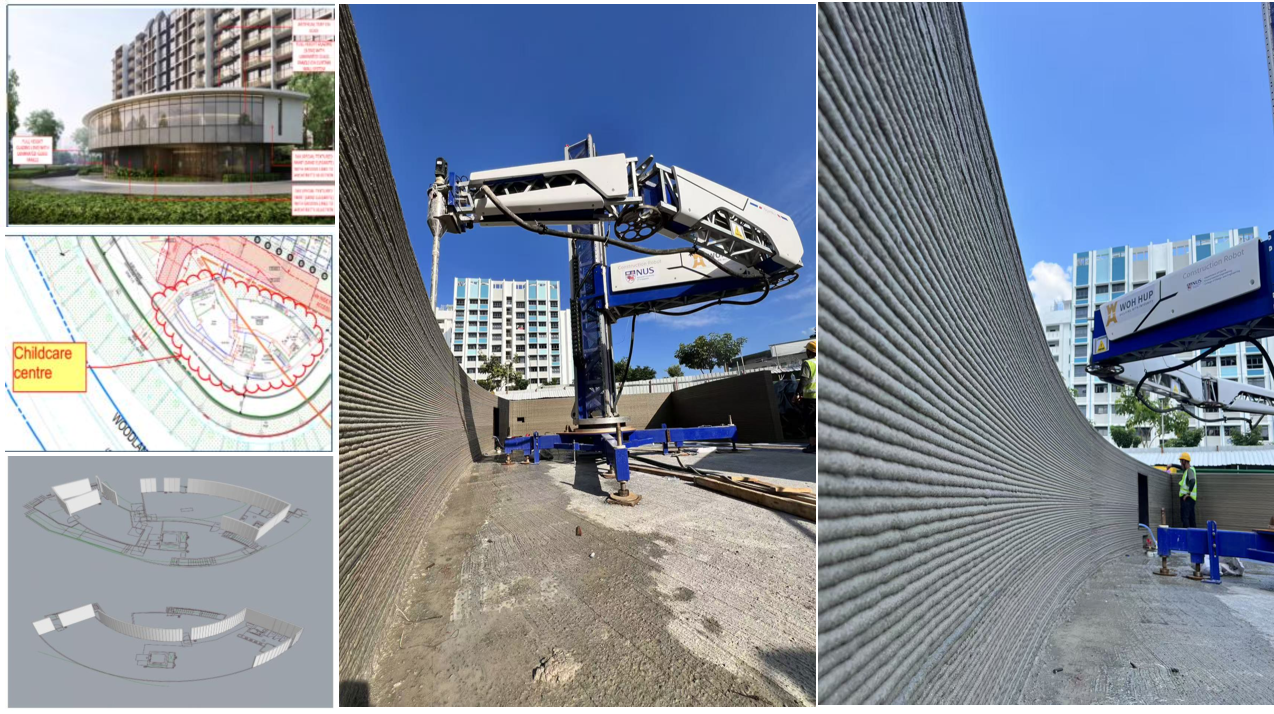

プロジェクト: シンガポール住宅団地幼稚園

シンガポール初の現場3Dプリント事例


アーム式3Dプリンター:GL-3DPRT-TJA

  1. 1階建て縦壁の現場3Dプリント（総長 24.3 メートル、壁高 3.15 メートル及び 2.65 メートル）
  2. プリント時間：総プリント持続時間は 33 時間
  3. 工事期間：2025年8月

現場施工動画

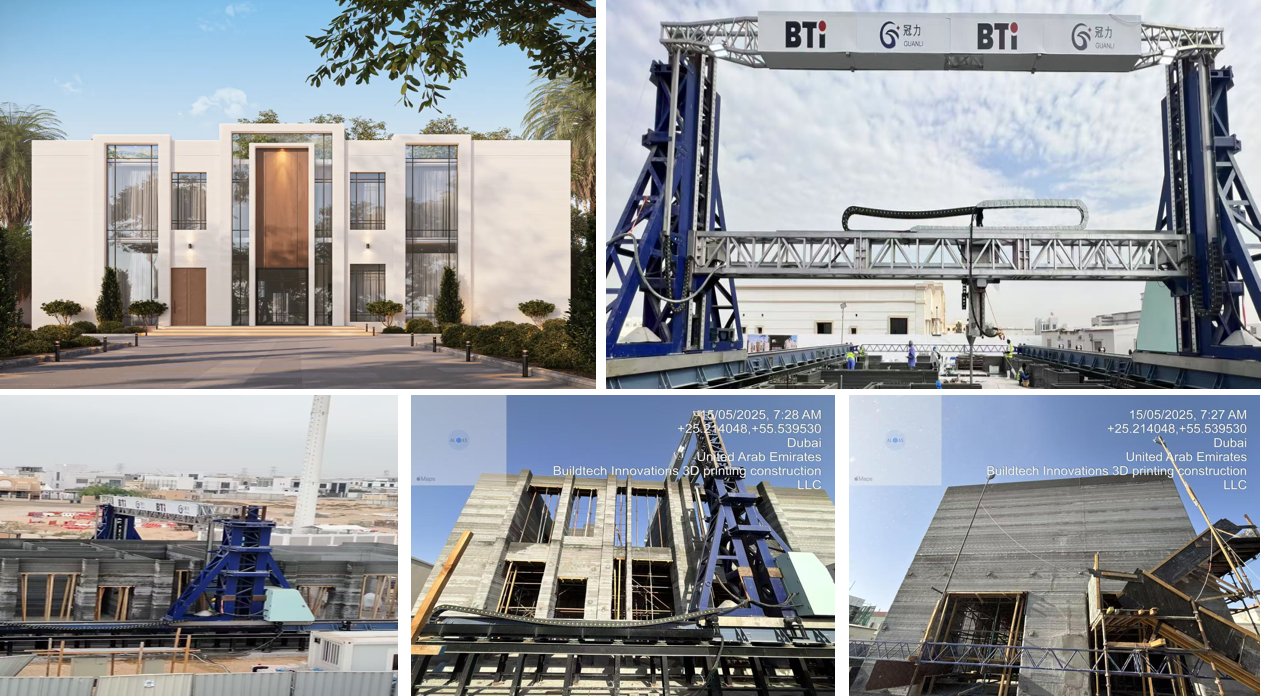

プロジェクト： ドバイ・2階建一戸建て別荘

  1. 本プロジェクトでは、建設用3Dプリンター：GL-3DPRT-C2 を使用しました
  2. 現場3Dプリント
  3. 延床面積：436平方メートル
  4. プリント時間：200 時間
  5. 材料消費量：144 立方メートル
  6. 工事期間：2025年

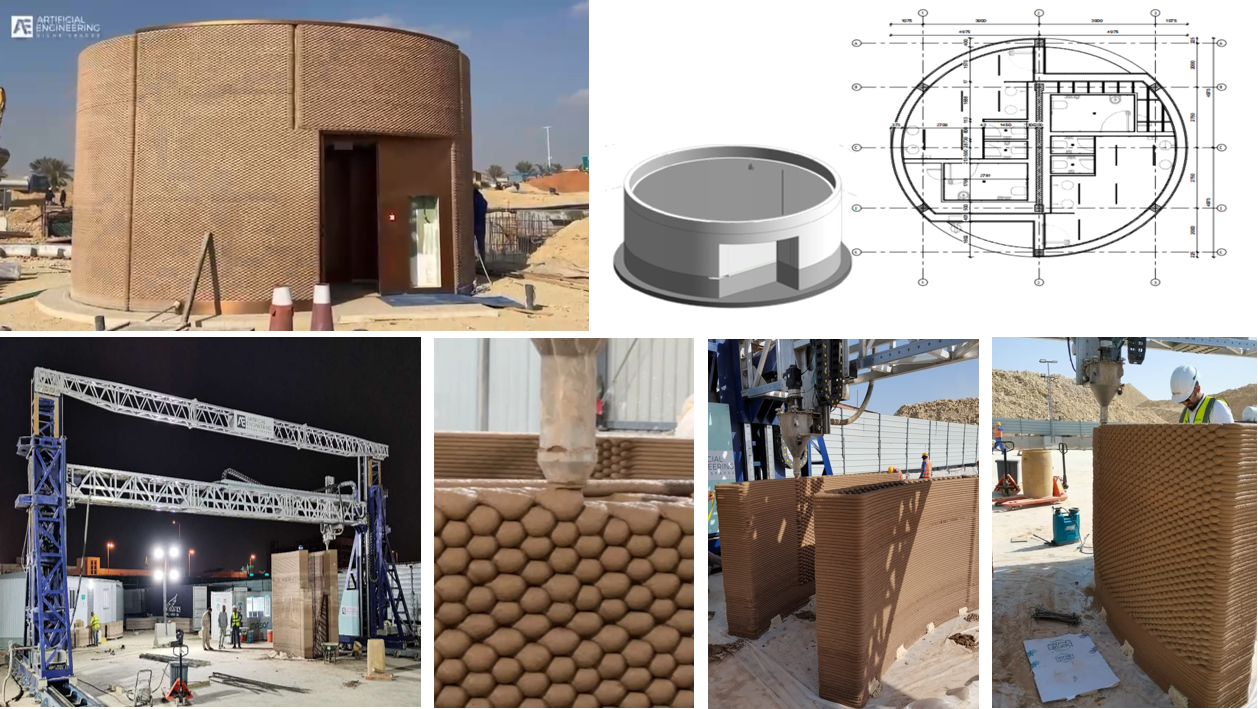

プロジェクト： サウジアラビア・リヤードのキングスパーク内礼拝室

  1. 本プロジェクトでは、建設用3Dプリンター：GL-3DPRT-C4 を使用しました
  2. 18室の礼拝室
  3. 現場でプレハブ壁をプリント
  4. 延床面積：50平方メートル　×　18　＝　900平方メートル、高さ4m
  5. プリント時間：468 時間
  6. 材料消費量：234 立方メートル
  7. 工事期間：2023 ~ 2024年

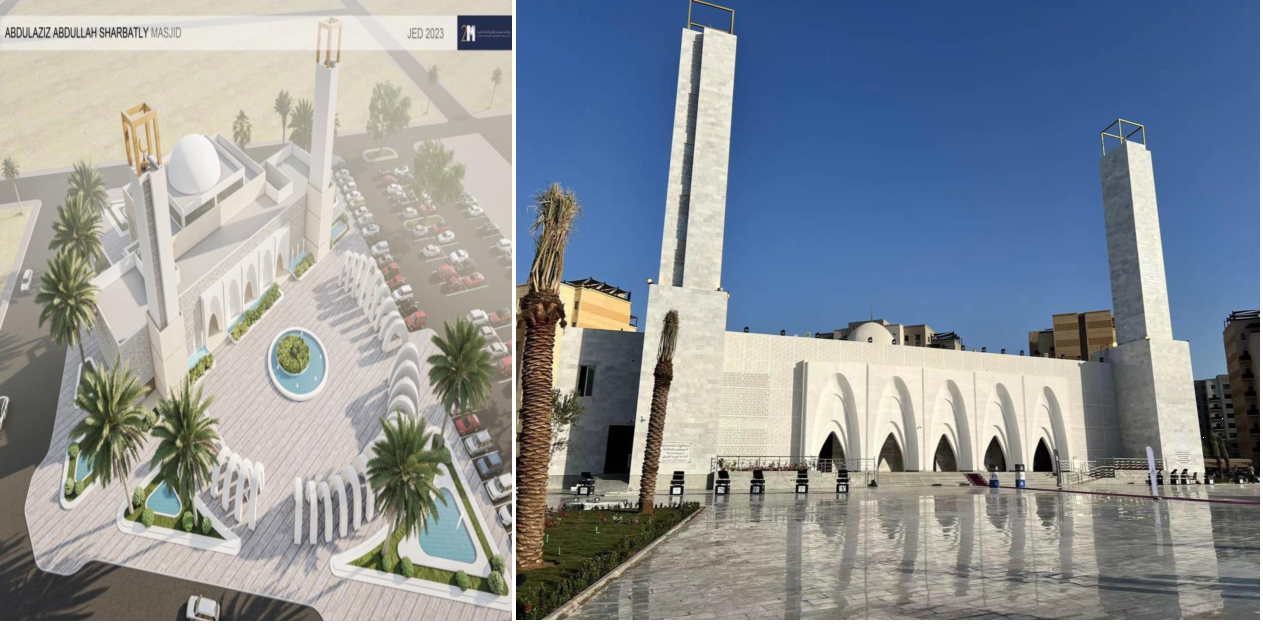

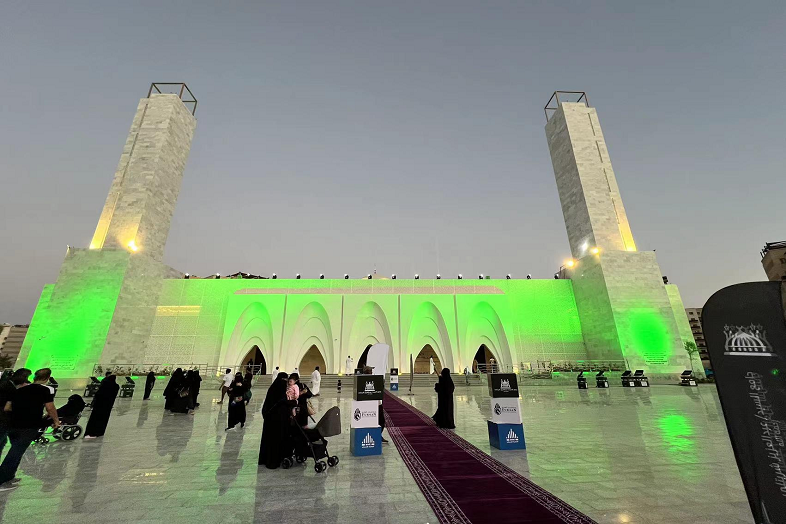

プロジェクト: サウジアラビア－アブドゥルアジズ・アブドラフマーン・シャルバトリー

世界初の3Dプリントモスク

  1. 現場3Dプリント埋設型枠壁、アーチゲート、広場景観部分
  2. 5600 平方メートル
  3. 工事期間：2023年

3Dプリント(GL-3DPRT-C2)は、長期間の高負荷運転に対する耐久性に優れています

  1. 有効プリント範囲：12000mm×6000mm×4000mm
  2. プリント時間：553 時間
  3. 材料消費量：100 立方メートル

現場施工動画

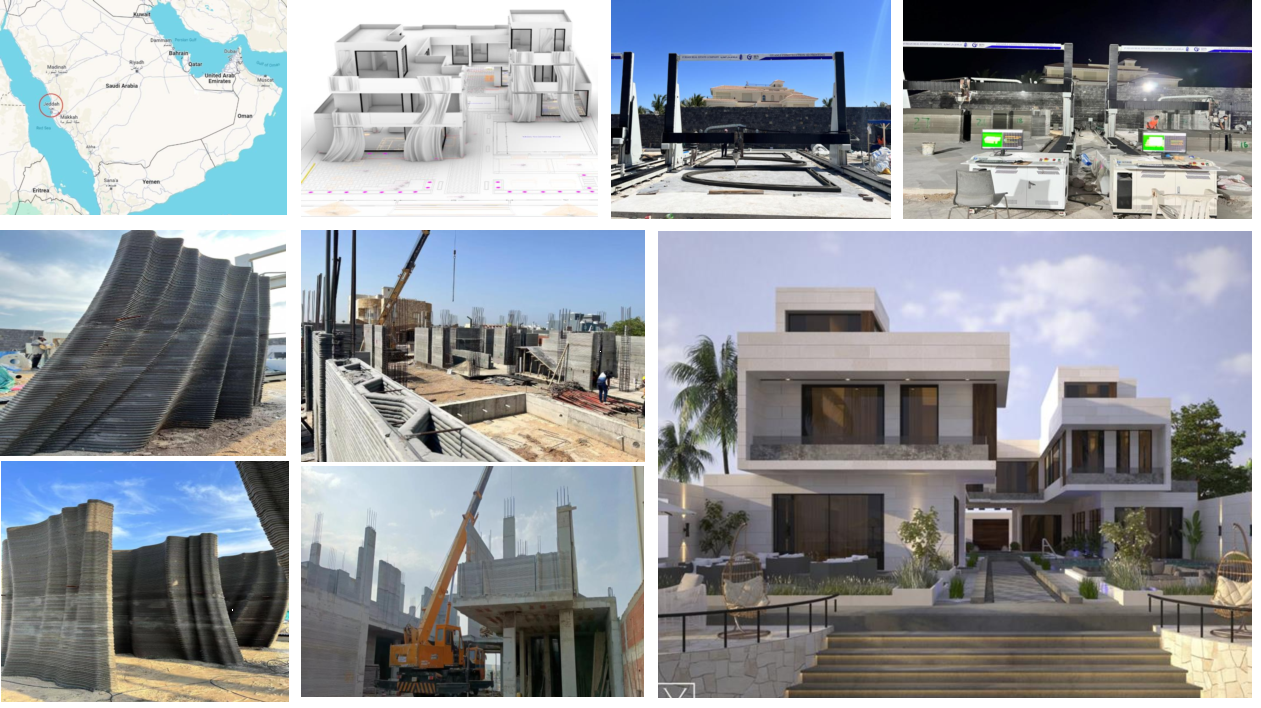

プロジェクト： サウジアラビア-プライベートヴィラ

  1. 本プロジェクトでは、建設用3Dプリンター：GL-3DPRT-C2 を使用しました
  2. 現場3Dプリント壁体＋複合床版
  3. 1160 平方メートル
  4. プリント時間：550 時間
  5. 材料消費量：200 立方メートル
  6. 工事期間：2023年

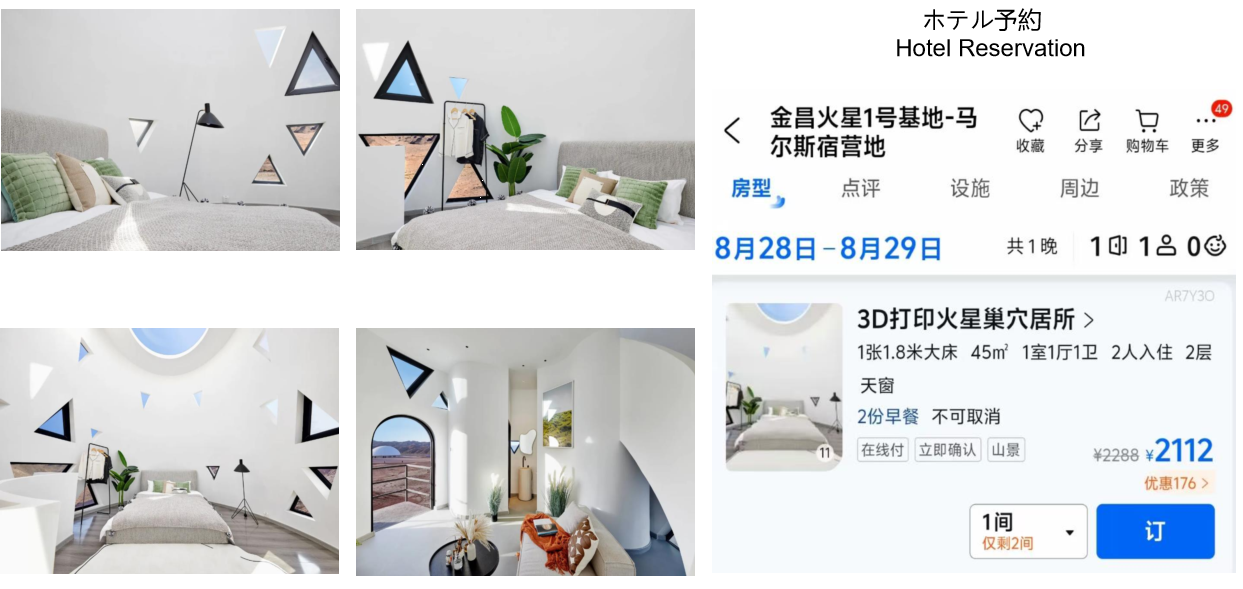

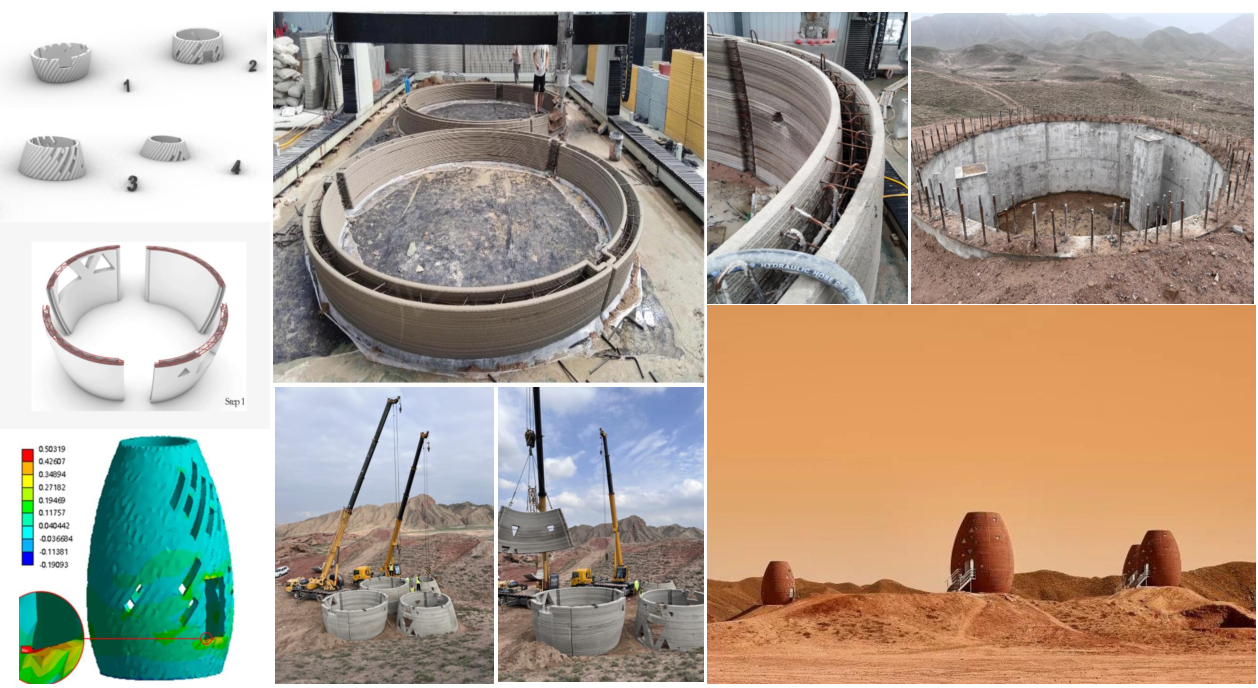

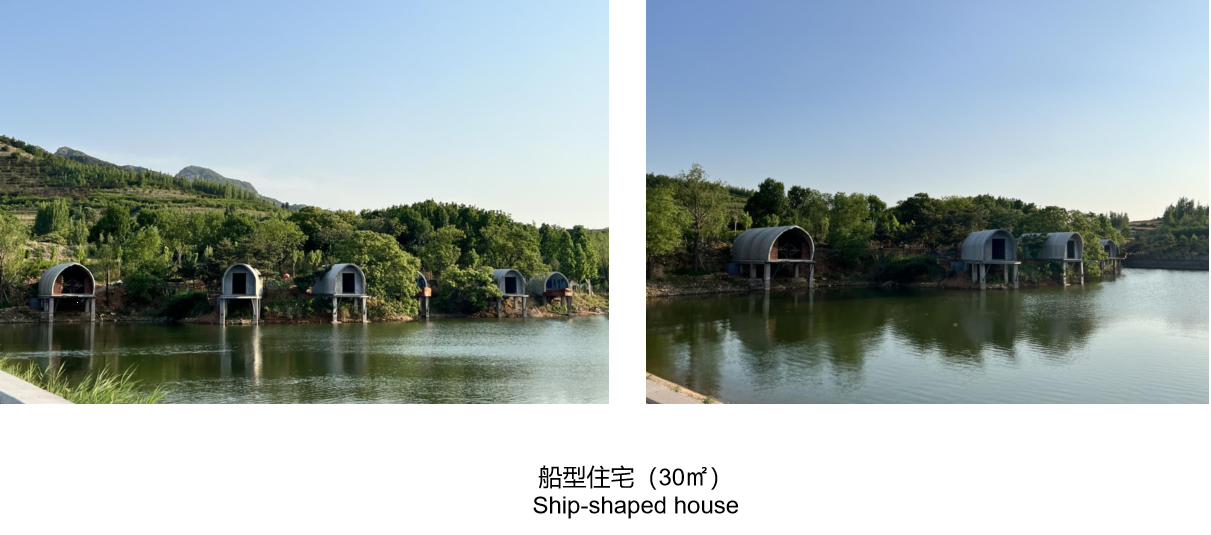

プロジェクト： 火星基地1号 文化観光ホテル

  1. 本プロジェクトでは、建設用3Dプリンター：GL-3DPRT-C1、GL-3DPRT-C2 を使用しました
  2. 中国・甘粛省金昌市の観光ホテル
  3. 工場プレプリント＋現場組立
  4. 5 棟の建物、延床面積 225 平方メートル
  5. 工事期間：2022年

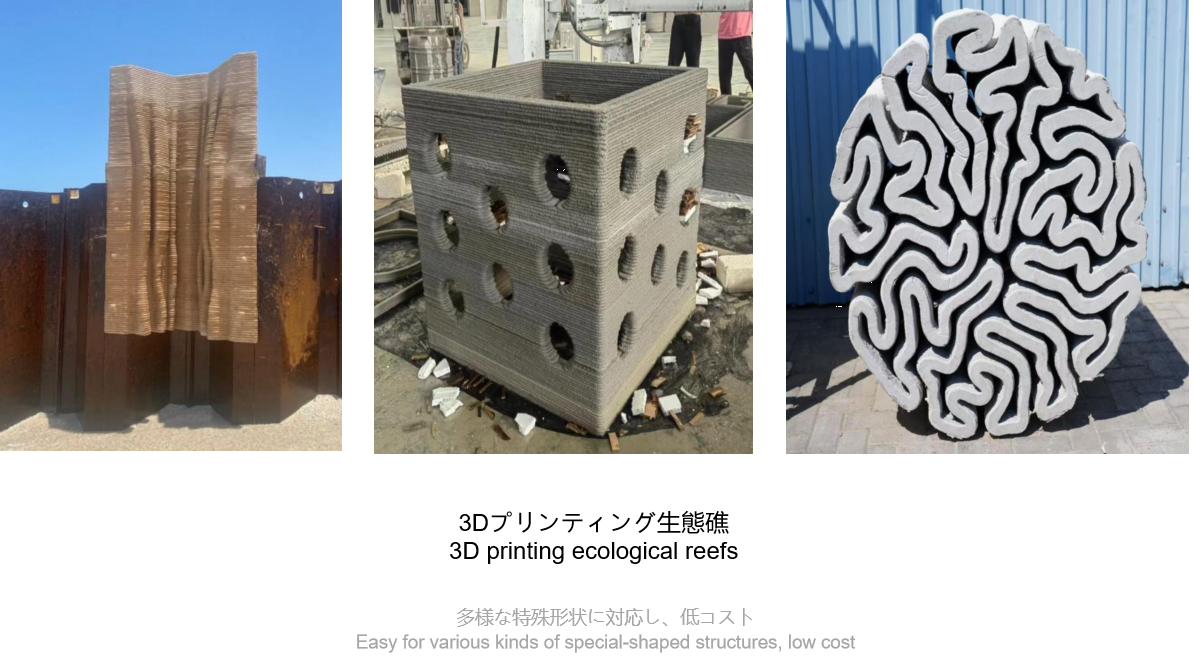

プロジェクト： 特殊形状構造物

本プロジェクトでは、建設用3Dプリンター：GL-3DPRT-C2 を使用しました

プロジェクト： 記念品製造

3Dプリント動画

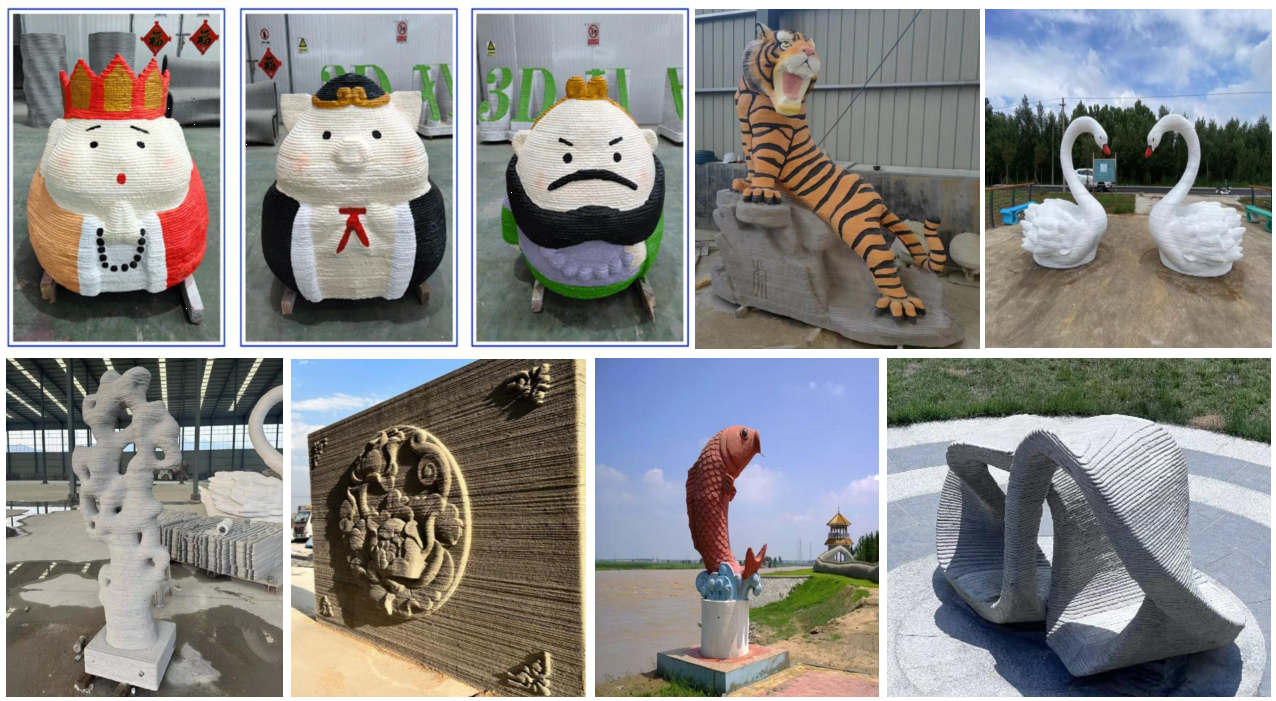

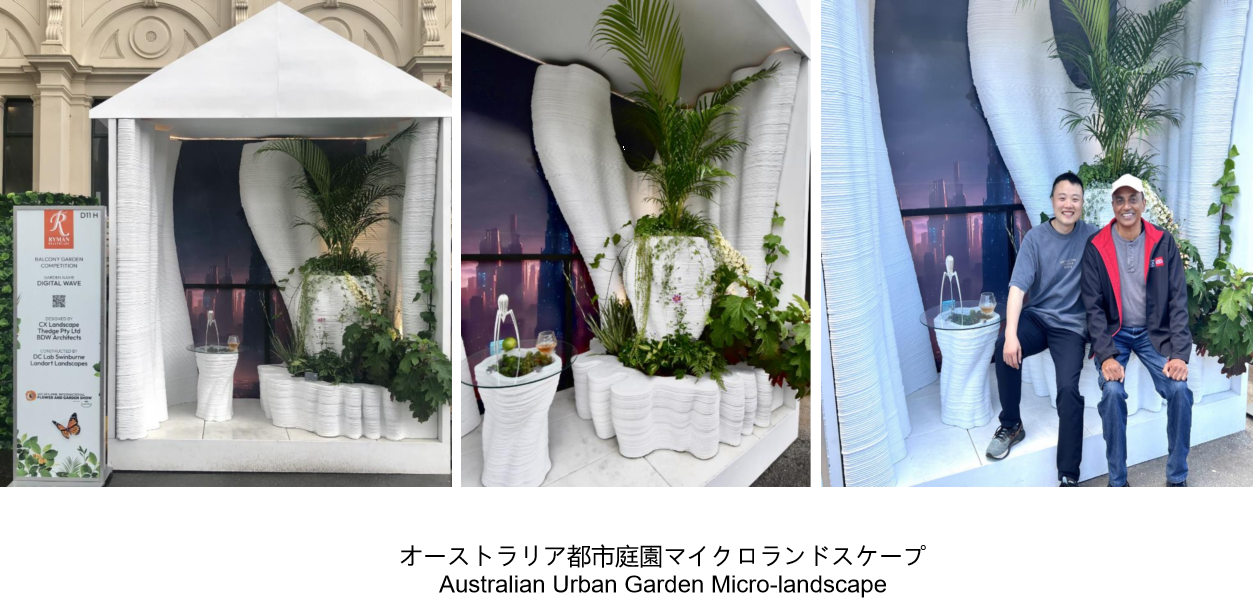

プロジェクト： 景観彫刻

本プロジェクトでは、建設用3Dプリンター：GL-3DPRT-C1 を使用しました
